Designacion
y Marcas
Los apoyos se designan por medio de tres grupos de siglas o cifras. Estos grupos
dispuestos en el orden indicado a continuación, tienen el siguiente significado:
a) Las siglas HVH, indicativas del poste de hormigón armado vibrado hueco.
b) Cifras que representan, en daN, el esfuerzo nominal.
c) Cifras que representan, en metros, la longitud.
| Ejemplo: |
HVH 2.500 N 15 |
| |
Apoyo de hormigón armado
vibrado hueco, de 2500 daN de esfuerzo nominal, |
| |
normal y de una longitud total
de 15 m. |
Marcas
Colores de Identificación
Para la identificación rápida de los postes, la parte superior
estará pintada, tal como se indica a continuación, con el color
de identificación especificado:
|
Esfuerzo
Nominal
daN |
Color
de
Identificación |
1000 |
Amarillo |
1600 |
Blanco |
2000 |
Naranja |
2500 |
Negro |
3000 |
Azul |
3500 |
Rojo |
4500 |
Verde |
Placa de Características
Los postes llevan
una placa de características en la que se hace constar de forma indeleble
y facilmente legible lo siguiente:
- Nombre o identificación del fabricante.
- Fecha de fabricación.
- Número de serie y taller.
- Peso en Kg.
- Designación apoyo.
- Marcado CE
La placa de identificación es de aluminio anodizado, estando situada
a 4 m. de la base del apoyo, aproximadamente.
Señalización de riesgo eléctrico

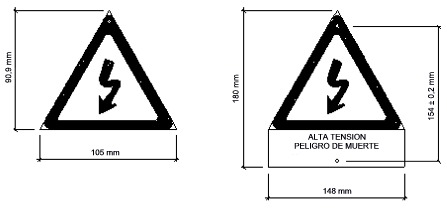

La señalización de riesgo eléctrico está
estampada sobre el hormigón. La marca así formada está
constituida por el propio material del apoyo realizada en el mismo proceso de
fabricación, formando un cuerpo con él. Esta marca está
situada a 0,20 m. por debajo de la placa de características.
Para facilitar la instalación de la placa de señalización
de riesgo eléctrico se colocan dos tacos de plástico embutidos
en el hormigón, apto para el tornillo tirafondos de cabeza redonda 3x18
UNE 17024. Estos tacos están dispuestos sobre una de las caras del apoyo,
a una distancia aproximada de 0,5 m. por encima de la placa de características
y a una distancia entre ellos de 154 ± 0,2 mm.
