Designanión
y Marcas
Designación
Los postes de hormigón armado vibrado se designan por medio de cuatro
grupos de siglas o cifras,.
Estos grupos de siglas o cifras, dispuestos en el orden indicado a continuación,
tendrán el significado siguiente:
Marcas
Colores
de Identificación

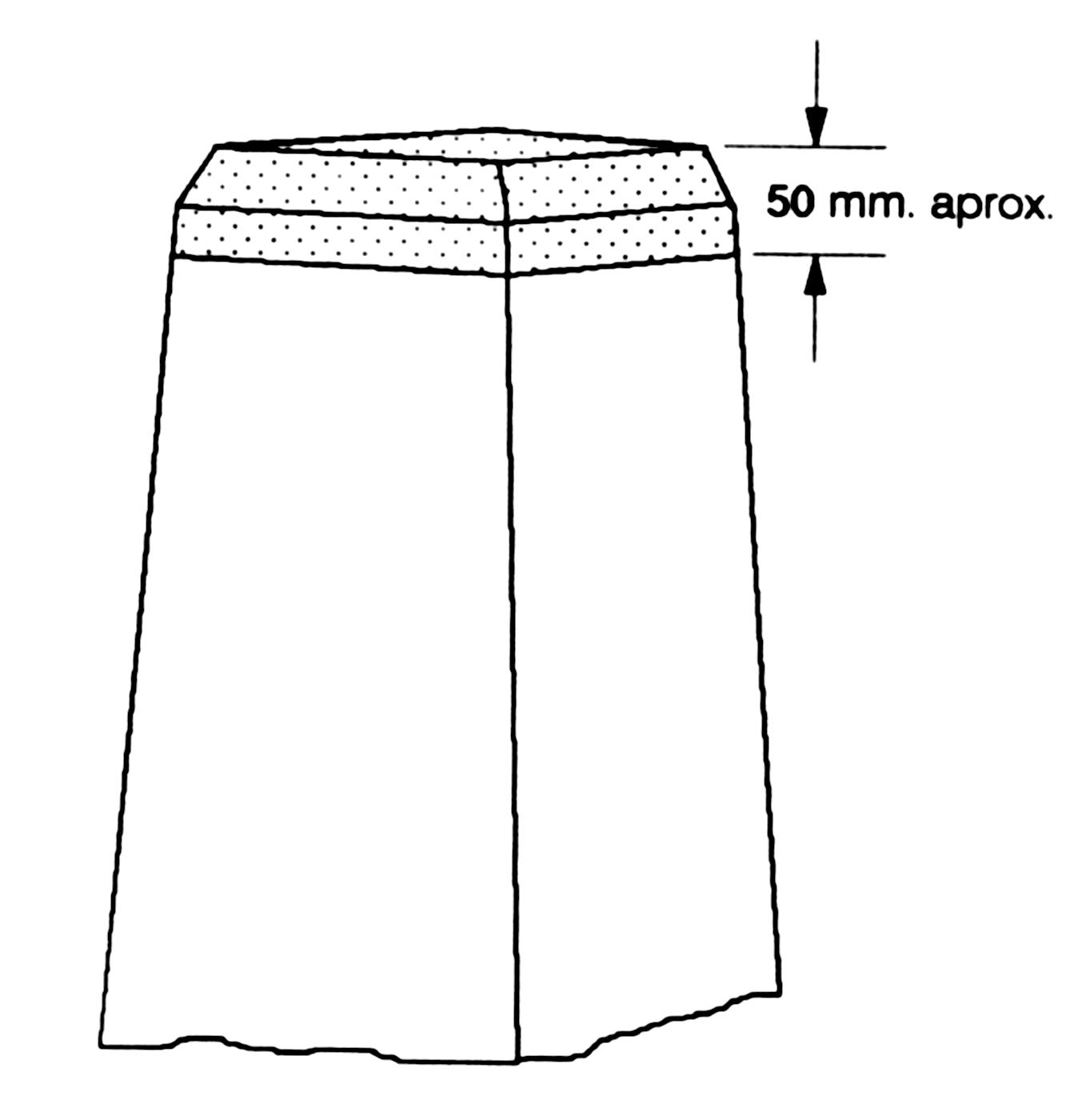

Para la identificación
rápida de los postes, la parte superior estará pintada, tal
como se indica a continuación, con el color de identificación
especificado:
 |
Esfuerzo Nominal daN |
Color de Identificación |
160 |
Naranja |
|
250 |
Negro |
|
400 |
Azul |
|
630 |
Rojo |
|
800 |
Amarillo |
|
1000 |
Verde |
|
1600 |
Blanco |
Placa de
Características

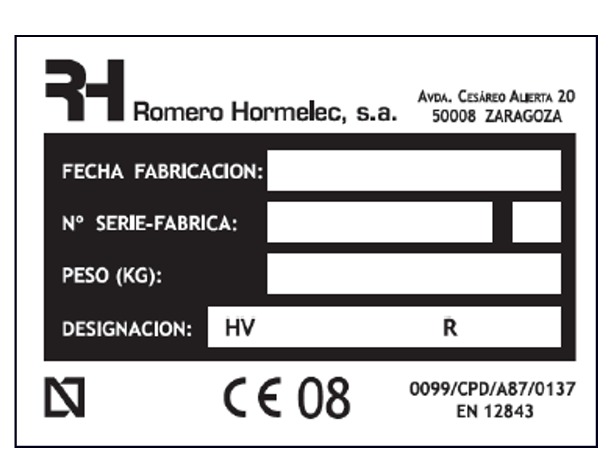

Los postes llevarán
una placa de características, ver figura, en la que se hará
constar de forma indeleble y fácilmente legible:
,
tras la designación, significa que el fabricante dispone del Certificado
AENOR de Producto para postes de hormigón armado vibrado para líneas
eléctricas aéreas. Estará recibida en el hormigón por medio de bordes vueltos, garras u otros medios que proporcionen una sujeción similar y se situará de forma que quede a 4 m. de la base del poste, aproximadamente.
Señalización
de riesgo eléctrico
La señalización de riesgo eléctrico se efectuará
mediante la señal de riesgo eléctrico indicada en la figura,
estampada en el hormigón. La marca estará formada por el propio
material del apoyo y realizada en el mismo proceso de fabricación,
de manera que forme un cuerpo con él. Esta marca estará situada
aproximadamente a 0,20 m por debajo de la placa de características
del poste.
Medidas en milímetros

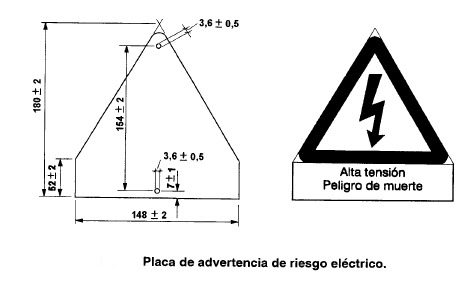

Además, para prever la instalación de la placa de señalización de riesgo eléctrico de la figura, se colocarán dos tacos de plástico, embutidos en el hormigón, aptos para tornillo de cabeza redonda 3 x 18 de acuerdo con la Norma UNE 17024. Estos tacos estarán dispuestos sobre el eje de la cara estrecha del poste a una distancia de 0,50 m ± 0,05 m, por encima de la placa de características y a una distancia entre ellos de 154 mm ± 2 mm. El dibujo de la placa es indicativo y será colocada por el usuario.
Medidas en milímetros
| |
|
